<%=NSW.OConfig.GlobalConfig.SiteName %>

|登录|注册|收藏久烁|在线留言|网站地图

你好!欢迎来到久烁科技官网!
免费热线:137-9822-3311
久烁TPE通过多国环保认证
当前位置:首页 » 久烁动态 » 您还在为透明TPE/TPR材料结块问题而烦恼吗?

您还在为透明TPE/TPR材料结块问题而烦恼吗?

文章出处:网责任编辑:作者:人气:-发表时间:2018-08-02 16:27:00【

 炎炎夏日,特别是进入7月份以后,全国各地都相继进入了35℃以上“高温蒸桑拿”的三伏天。作为透明TPE/TPR材料的使用者,您是否在为透明TPE/TPR材料结块问题而烦恼吗?



造成透明TPE/TPR材料结块问题的因素很多,既有材料自身的原因,也有外部的工艺、环境等因素:

1.材料中含油比例高:超软硬度的TPE/TPR材料,需要在SEBS/SBS配混体系中充足够比例的油,油分子在SEBS/SBS配混体系中处于连续不断的分子热运动,体系内部过饱和度的油分子会不断的向界面渗透,形成出油(吐油)现象,随着体系中油的比例越大,其吐油的可能也越大,而油本身是有粘性的,从而导致透明TPE/TPR材料结块;

2.透明TPE/TPR材料配方中原材料的选择:不同的SEBS/SBS原料的最大吸油值和锁油能力各不相同,最大吸油值越小,锁油能力越差,生产的粒子越容易结块;不同的白油粘度,其与材料的相容性也不一样,太低粘度的油,越容易吐油;

3.粒子表面温度过高:透明TPE/TPR粒子生产时冷却不充分,表面温度高,越会加速油分子在SEBS/SBS配混体系中的热运动,加速向外吐油,造成颗粒粘连,这也是越到夏天,更易出现透明TPE/TPR粒子结块问题的原因所在。

透明TPE/TPR材料结块问题一直以来是困扰行业的一大难题,为此,我们深圳久烁做了很多工作,进行了坚持不懈的技术研发与改进工艺:

(1)通过对比评估大量的SEBS/SBS原料的最大吸油值和锁油能力,选用了最大吸油值高和锁油能力最好的SEBS/SBS原料,并搭配了相容性最好的白油,使配方体系的吐油降到最小,从源头上解决了材料结块的问题;

(2)采用了行业内少有的水下造粒+冰冻水冷却工艺,生产出的透明TPE/TPR粒子表面温度极低,避免了粒子表面温度过高就包装,热量无法散发出去而造成粒子结块;以及采用真空包装,很好的解决了透明TPE/TPR材料结块的问题;

(3)通过对比不同粒子大小对结块的影响,分析出接触面越小,中间的空隙越大,越不易结块,最后选择了对结块影响最小的粒子形状大小。

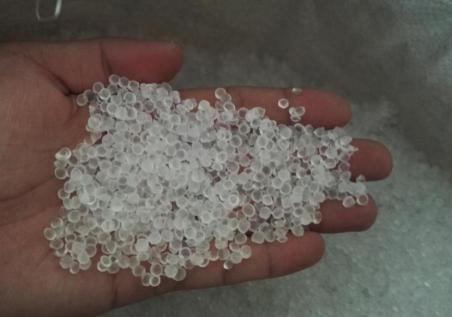

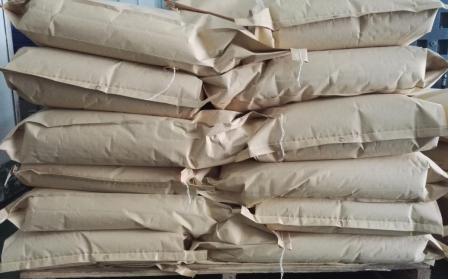

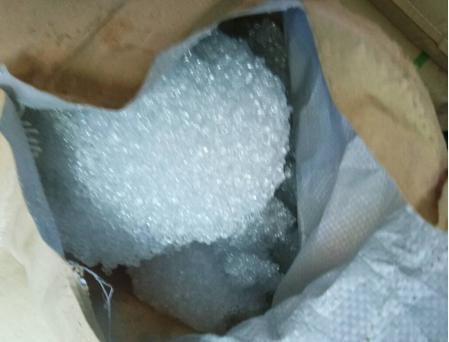

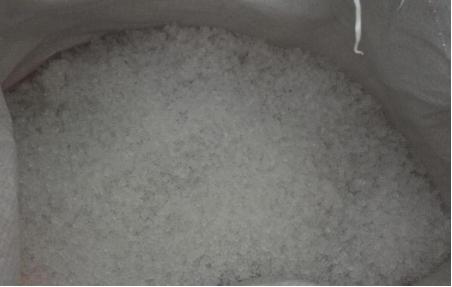

  经试验,深圳久烁生产的透明TPE/TPR材料在堆压6个月以上,打开包装仍然是松散粒子的状态,不会结块,为您彻底解决了透明TPE/TPR材料结块的后顾之忧,在炎炎夏日中为您带来一阵凉爽舒心的清风!







相关资讯
