TPE热塑性弹性的物性是我们现在常见的一种对照参数，包括：密度.熔体流动速率,光泽及透明性,压缩变形,断裂伸长率,撕裂强度,伸缩强度,硬度,成型收缩率,成型温度,使用温度等。今天我们就跟大家分享一下关于TPE热塑性弹性体的硬度。



  1.理解TPE热塑性弹性体的硬度

  硬度也与其它重要物理特性有关，例如拉伸模数和挠曲模数。由于各种不同的测量标度和硬度以及与其它材料特性的关系，在讨论硬度时可能会产生混淆。在选择一种热塑性弹性体(TPE)时，材料的硬度往往是首先需要考虑的指标之一。热塑性弹性体(TPE)可生产硬度从邵氏A3（最软）⊙到邵氏A95（最硬）的标准产品。硬度定义为施加静态负载时，材料的抗凹陷力。

  2.TPE热塑性弹性体硬度测量

  这种仪器使用一个锐利的压头和弹力较强的弹簧。较软的TPE使用邵氏00标度测量硬度不到邵氏A5的材料。多数软凝胶和软泡沫橡胶使用邵氏00标度测量。

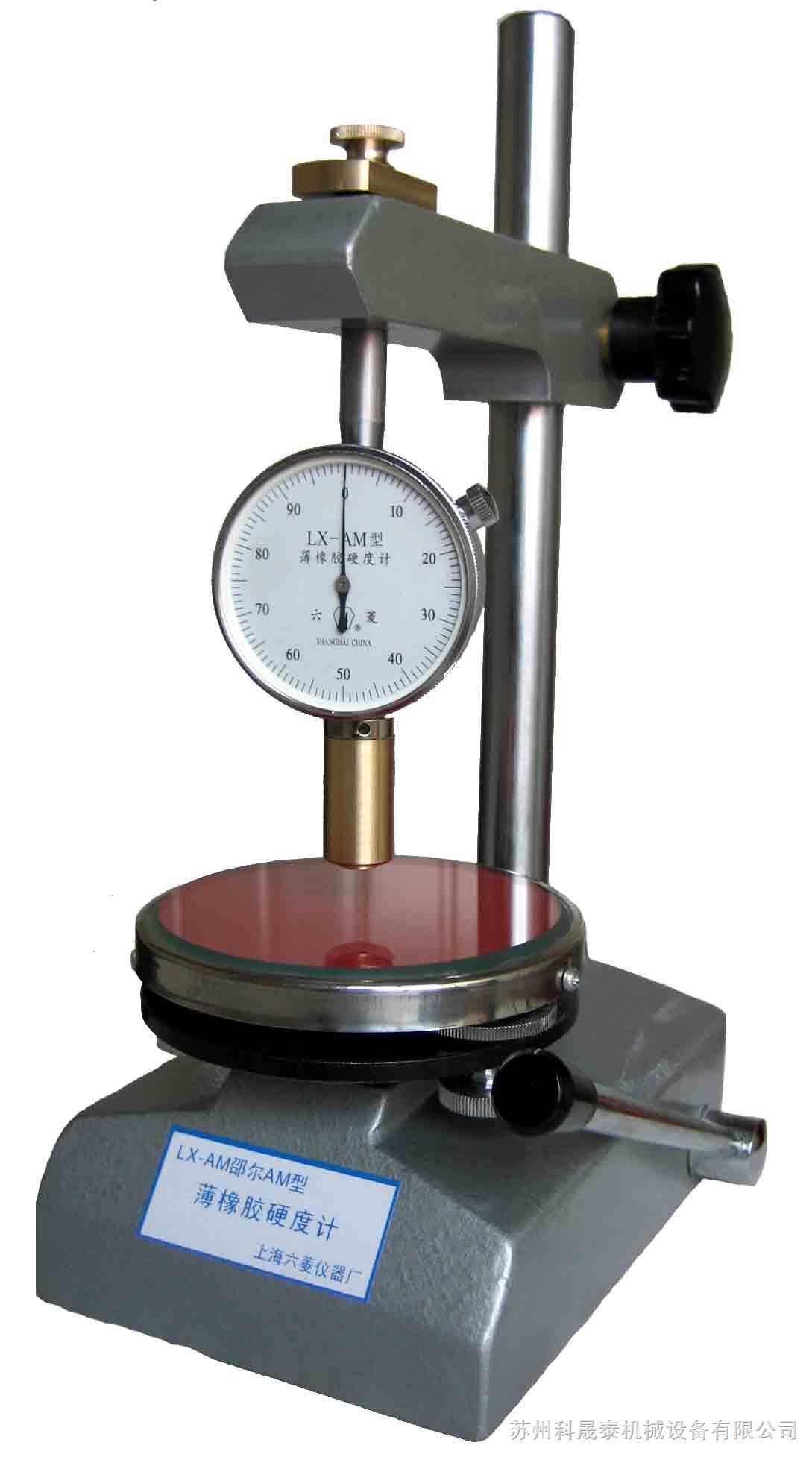

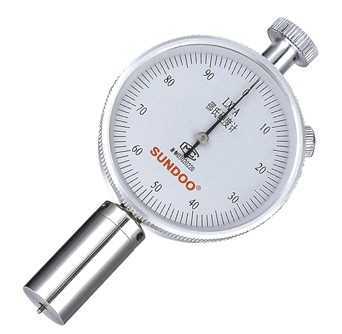

  测量硬度最普遍采用的仪器称为邵氏硬度计。该仪器测量的穿入深度为零至0.100英寸。若标度上的读数为零则意味着压头穿入了极限深度。同样，读数为100则表示压头无穿入。使用最普遍的标度是邵氏A标度。邵氏A硬度计带有一个较钝的压头和弹力中等的弹簧。当读数超过90时，邵氏A仪器就变得不是很精确。硬度超过邵氏A90时，则使用邵氏D硬度计较为适宜。3.TPE热塑性弹性体硬度测量方法

  大多数材料都能承受最初的压力，但随着时间的推移，因发生蠕变和松弛而会屈服。硬度计的读数可以即时读取，也可在某一段特定延迟时间之后读取，通常是在5至10秒之后读取。即时读数通常会显示出比延迟读数较高（或较硬）的读数。延迟读数不仅对材料的硬度而且对其回弹性而言，均更有代表性。较弱、弹性较差的材料，比较强、较有弹性的材料更容易发生蠕变。一般报告的硬度均使用10秒钟后的度数。



  4.TPE热塑性弹性体硬度测量方法与其它特性的关系

  硬度经常会与其它特性混淆，例如挠曲模数。两者都反映产品的触感。挠曲模数代表材料对挠曲的抵抗能力，硬度代表材料对压陷的抵抗能力。抗蠕变性与拉伸强度也有直接关联。较软的TPE比较硬的材料发生蠕变的程度高，拉伸强度小。摩擦系数(COF)与硬度成反比关系。硬度增加时，COF通常会减小。通常，较高硬度的材料具有较好的抗磨损性。

  5.不同硬度标度之间的关系

  下图说明了不同硬度标度之间的关系。列出的一些常见材料位于其对应硬度标度上。

  TPE热塑性弹性体硬度测量基本知识

  备注：⊙文中提到的最软硬度热塑性弹性体TPE.笔者的看法是，Shore3A可能不是最软硬度TPE.有些TPE因为体系添加的油的比例特别高,共混得到的TPE硬度可以达到0A，甚至比0A还软.这类比OA还软的超软TPE,用邵氏硬度C表来测量,弹性体行业也有用0的个数来表示这类硬度比OA还软的超软TPE材料.这类超软TPE在成人用品、医用人体模型、缓冲垫及人体展示道具等产品或行业应用广泛.

久烁TPE微信公众平台免费索样系统已经全面启动，已经有很多客户通过这一渠道与我们联络，那么你呢？等着你哦。

  久烁tpe官方微信‘TPE888’。

  久烁科技（TPE/TPR）欢迎您的光临
