热塑性弹性体（TPE）具有硫化橡胶的物理机械性能和热塑性塑料的工艺加工性能。由于不需经过热硫化，使用通用的塑料加工设备即可完成产品生产。这一特点使橡胶工业生产流程缩短了1/4，节约能耗25%~40%，提高效率10倍~20倍，堪称橡胶工业又一次材料和工艺技术革命。

TPR，TPE的优点

1.可用一般的热塑性塑料成型机加工，不需要特殊的加工设备。

2.生产效率大幅提高。可直接用橡胶注塑机硫化，时间由原来的20min左右，缩短到1min以内；由于需要的硫化时间很短，因此已可用挤出机直接硫化，生产效率大幅提高。

3.易于回收利用，降低成本。生产过程中产生的废料（逸出毛边、挤出废胶）和最终出现的废品，可以直接返回再利用；用过的TPE旧品可以简单再生之后回收利用，减少环境污染，扩大再生资源来源。

4.节能。热塑性弹性体大多不需要硫化或硫化时间很短，可以有效节约能源。以高压软管生产能耗为例：橡胶为188MJ/kg，TPE为144MJ/kg，可节能达25%以上。

5.应用领域更广。由于TPE兼具橡胶和塑料的优点，为橡胶工业开辟了新的应用领域。

6.可用于塑料的增强、增韧改性。自补强性大，配方简化，配合剂对聚合物的影响制约小，质量性能更易掌握。但TPE的耐热性不如橡胶，随着温度上升而物性下降幅度较大，因而适用范围受到限制。同时，压缩变形、弹性回复、耐久性等同橡胶相比较差，价格上也往往高于同类橡胶。尽管如此，TPE的优点仍十分突出，各种新型的TPE产品也不断开发出来。作为一种节能环保的橡胶新型原料，发展前景十分看好。

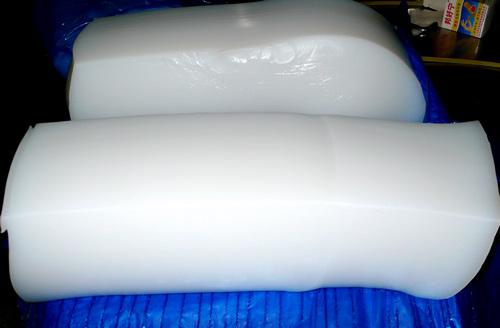

  硅橡胶制品硫化工艺不是一次完成，而是分两个阶段进行的，胶料在加压下（如模压硫化、硫化罐直接蒸汽硫化等）或常压下（如热空气连续硫化）进行加热定型，称为一段硫化（或定型硫化）；在烘箱中高温硫化，以进一步稳定硫化胶各项物理性能，称为二段硫化（或后硫化）。

①模型制品硫化。可采用平板硫化、传递模压硫化和注压硫化。

  硅橡胶制品硫化时，一般不使用脱模剂，应迅速装料、合模、加压，否则容易焦烧，特别是含有硫化剂BP和DCBP的胶料。传递模压硫化是一种加工硅橡胶胶料应用较广泛的工艺，与每模单孔的平板硫化比较，其优点是加工周期短，并能硫化复杂的特别是带有插入物和销钉的橡胶件。与注压硫化比较，设备成本较低。

  注压硫化模制品，可提高劳动生产率，降低劳动强度，同时还可以减小过氧化物的用量，提高制品的抗撕裂性能，改善压缩永久变形性能，但制品收缩率较大。

②挤出制品的硫化。可采用蒸汽加压硫化、热空气连续硫化、液体硫化槽连续硫化、鼓式硫化和辐射硫化等方法。
