TPE超软料如何灌注的方法

文章出处：网责任编辑：作者：久烁TPE编辑部人气：-发表时间：2014-10-14 08:50:00【大中小】

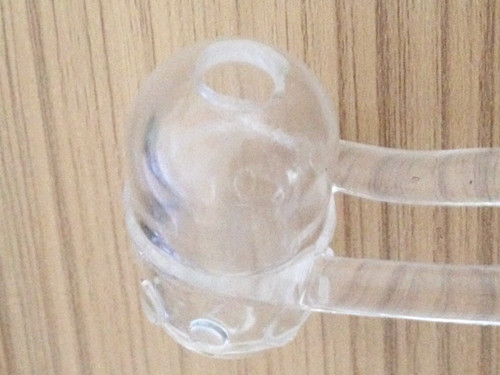

TPE超软料灌注

有客户咨询我TPE灌注时应当注意的几个方面，TPE灌注时熔胶温度一般都会比注塑温度要低，一般超软料灌注熔胶的温度在130-160℃左右，TPE灌注的时候应当注意控制熔胶的温度，操作不当会产生气泡和流纹。

TPE超软料一般指的的是硬度比邵氏硬度ShoreA0度还低的材料，我们通常会用5个0,或者8个0来代表其TPE材料的硬度，一般0越多，表示硬度越低，料就会越软。而灌注指的是一种成型加工超软TPE材料的方法。一般硬度在0~15A或者更软硬度00或0000的TPE材料可采用灌注（或称浇注，倒浆）工艺成型加工。

TPE超软料灌注加工

TPE的加热，原理上相对简单，只要加热到材料的熔融温度即可。但在加热时应尽量注意控制温度的恒定，因温度的变化或不同可能导致材料流动性的差异，会影响制品加工质量（如产品光泽度和透明度等）。熔胶设备可以采用电加热锅来进行，也有采用类似螺杆形状的加热装置，物料加入料斗，通过加热片装置充分熔融塑化后即可。

熔化好的TPE物料为透明粘稠液体，为保证其流动性，应立即灌注入事先准备好的模具。模具应清洁，表面光滑，以保证制品外观。灌注时应注意杜绝或减少空气裹在物料里，避免制品出现气泡。制品里气泡较多，灌注操作不当，物料灌入太快，空气来不及排出，裹在物料中形成气泡。应注意灌注方法。制品有流纹（水纹），物料熔胶温度偏低，流动性不够。应提高熔胶温度，提高流动性。
